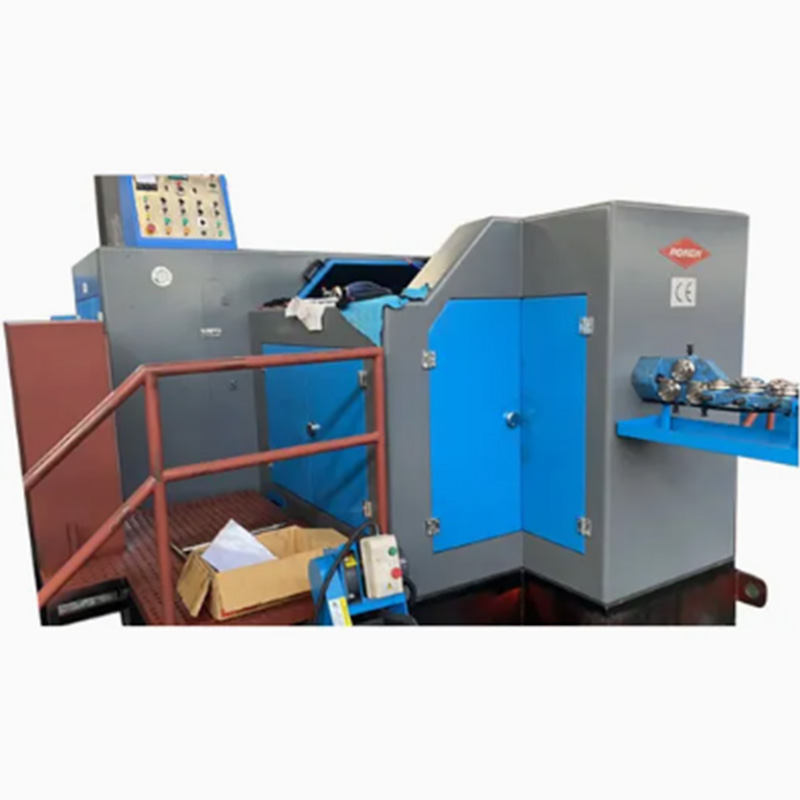

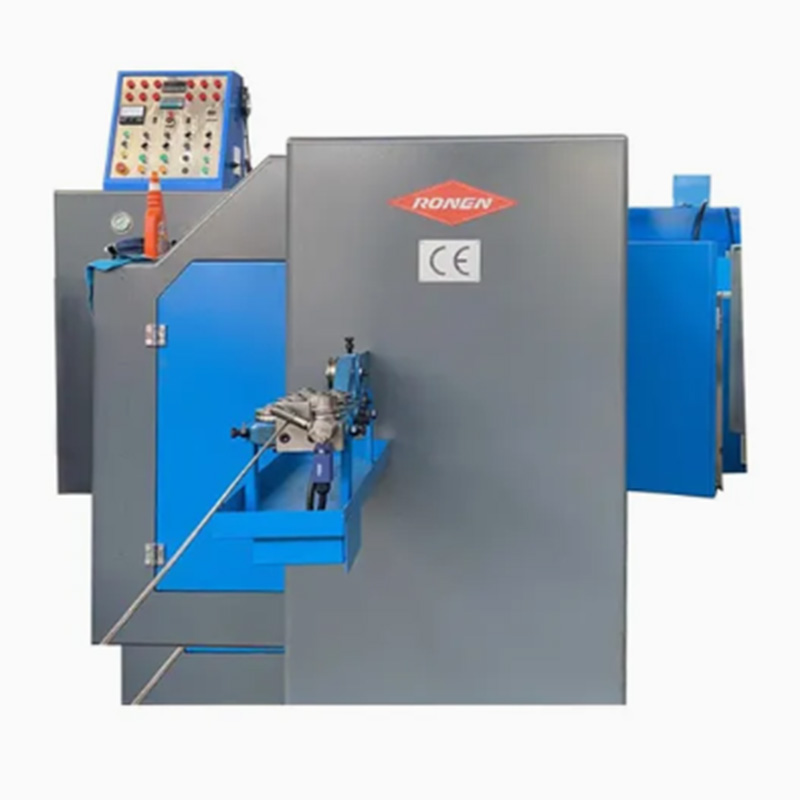

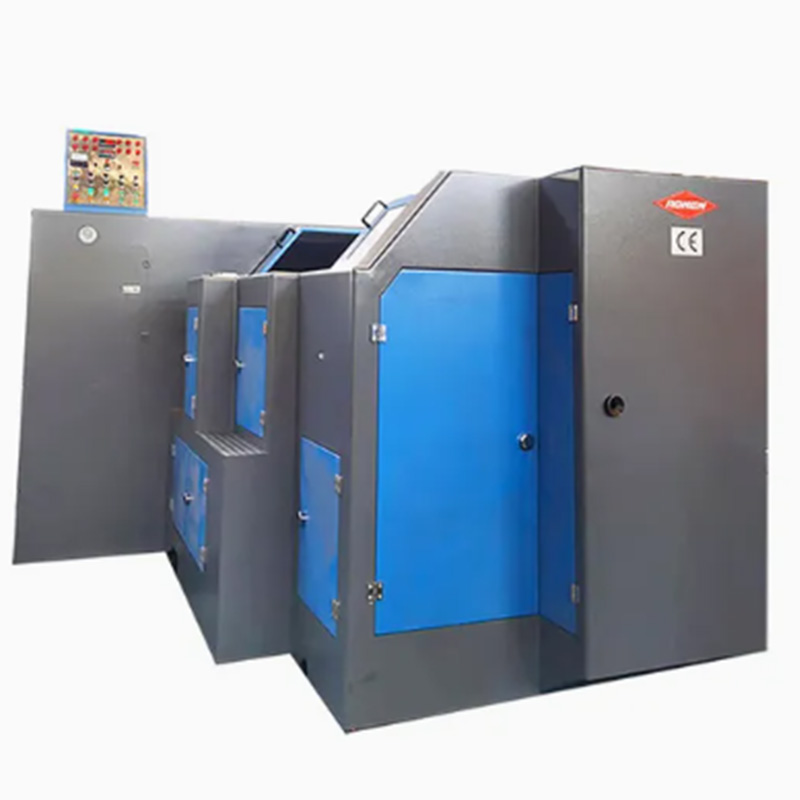

पुरवठादार Ronen® 4 Die 4 Station Bolt Former पुरवतो, जो चार पायऱ्यांमध्ये बोल्ट ब्लँक बनवतो: पहिली पायरी म्हणजे वायर कापून टाकणे, दुसरी पायरी रिकामी स्ट्रेच करणे, तिसरी पायरी म्हणजे बोल्टच्या डोक्याला आकार देणे आणि चौथी पायरी म्हणजे जास्तीचे भाग ट्रिम करणे. कच्चा माल हलवण्याची गरज नाही.
4 डाय 4 स्टेशन बोल्ट फॉर्मर मेटल वायरला बोल्ट ब्लँक्समध्ये थंड करण्यासाठी चार स्वतंत्र स्टेशन्स आणि संबंधित मोल्ड्स वापरते. ते चार टप्प्यांतून धातूला धक्का देऊन बोल्ट तयार करते. धातूची तार एका टोकापासून आत जाते, कापली जाते आणि नंतर प्रत्येक वर्कस्टेशनमधून जाते.
पूर्वीच्या बोल्टमध्ये वायरचा रोल ठेवा आणि तयार होण्याची प्रक्रिया सुरू होऊ शकते. मशीन आपोआप वायरचा एक भाग कापते आणि चार स्टेशनमध्ये फीड करते. प्रत्येक स्टॉपवर, एक साधन धातूवर दाबते, त्याचा आकार बदलते आणि साध्या वायरचे जटिल बोल्टमध्ये रूपांतर करते.
4 डाय 4 स्टेशन बोल्ट फॉर्मर कोल्ड फोर्जिंग प्रक्रियेचा वापर करते, ज्यामुळे धातूला गरम न करता आकार दिला जाऊ शकतो. धातूची अंतर्गत रचना संकुचित आणि आकार बदलल्यामुळे, याचा परिणाम अधिक मजबूत अंतिम उत्पादनात होतो. अशा प्रकारे तयार केलेले फास्टनर्स अत्यंत मजबूत आणि टिकाऊ असतात.
बोल्ट पूर्वीच्या मुख्य घटकांपैकी एक म्हणजे हस्तांतरण बोट. हा घटक अपूर्ण बोल्ट उचलतो आणि एका स्टेशनवरून दुसऱ्या स्थानकावर अचूकपणे हलवतो. ही यंत्रणा योग्यरित्या संरेखित न केल्यास, बोल्ट योग्यरित्या तयार होणार नाहीत. त्याची प्रक्रिया प्रवाह प्रगतीशील आहे. पहिले स्टेशन डोके बनवायला सुरुवात करू शकते, पुढचे स्टेशन डोके तयार करणे पूर्ण करते, दुसरे स्टेशन टिपवर प्रक्रिया करते आणि शेवटचे स्टेशन थ्रेड्सवर प्रक्रिया करण्यास सुरवात करते.
| मॉडेल | युनिट | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| फोर्जिंग स्टेशन | नाही. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| फोर्जिंग फोर्स | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| कमाल.कट-ऑफ डाय | मिमी | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| कमाल.कट-ऑफ लांबी | मिमी | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| आउटपुट दर | pcs/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | ५५-९५ |
| P.K.O. स्ट्रोक | मिमी | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| के.ओ. स्ट्रोक | मिमी | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| मुख्य राम स्ट्रोक | मिमी | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| मुख्य मोटर शक्ती | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| एकूणच अंधुक. of cut off die | मिमी | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| एकूणच अंधुक. पंच मरणे | मिमी | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| एकूणच अंधुक. मुख्य मरणे | मिमी | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| डाई पिच | मिमी | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| अंदाजे वजन | टन | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| लागू बोल्ट dia | मिमी | 3-6 | 5-8 | 6-10 | 6-10 | ८-१२.७ | ८-१२.७ | 10-16 |
| रिक्त स्थानाची लांबी | मिमी | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| एकूणच अंधुक | मिमी | ५५००*३३००*२४०० | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
4 डाय 4 स्टेशन बोल्ट फॉर्मरचे वैशिष्ट्य म्हणजे वर्कस्टेशन्स चांगल्या प्रकारे समन्वयित आहेत आणि मोल्ड बदलणे लवकर होते. चार वर्कस्टेशन्सच्या हालचाली यांत्रिक जोडणीद्वारे अचूकपणे समन्वित केल्या जातात. एकदा का मागील वर्कस्टेशनने प्रक्रिया पूर्ण केली की, वर्कपीस आपोआप कोणत्याही चुकीच्या संरेखनाशिवाय किंवा थांबल्याशिवाय पुढील ठिकाणी हलते.
