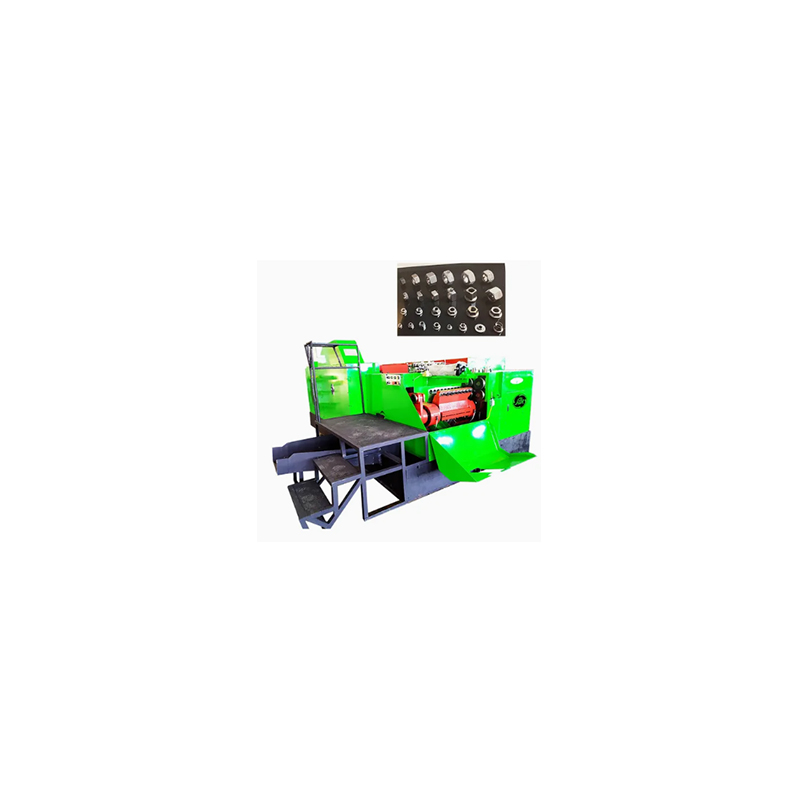

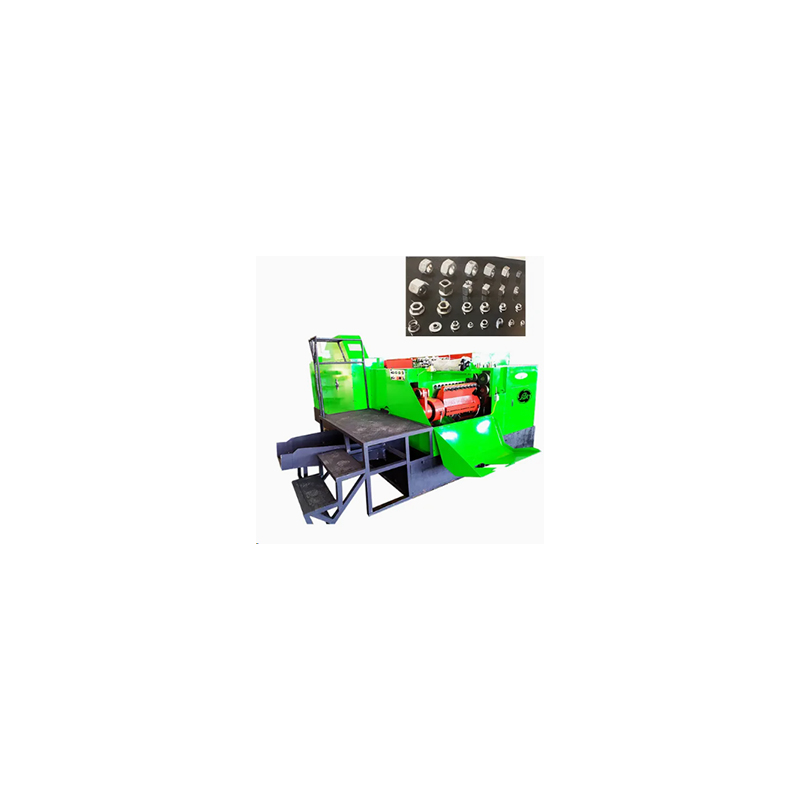

फ्लेंज नट फॉर्मिंग मशीन

फ्लॅंज नट फॉर्मिंग मशीन विशेषत: फ्लेंज नट्समध्ये मेटल वायरवर प्रक्रिया करण्यासाठी डिझाइन केलेले आहे. मशीन एकाच वेळी रिंगची किनार आणि नटचे षटकोनी डोके एकाच वेळी बाहेर काढू शकते. फ्लॅंज नट्ससाठी उपलब्ध वैशिष्ट्ये एम 4 ते एम 20 पर्यंत आहेत.

उत्पादन तपशील

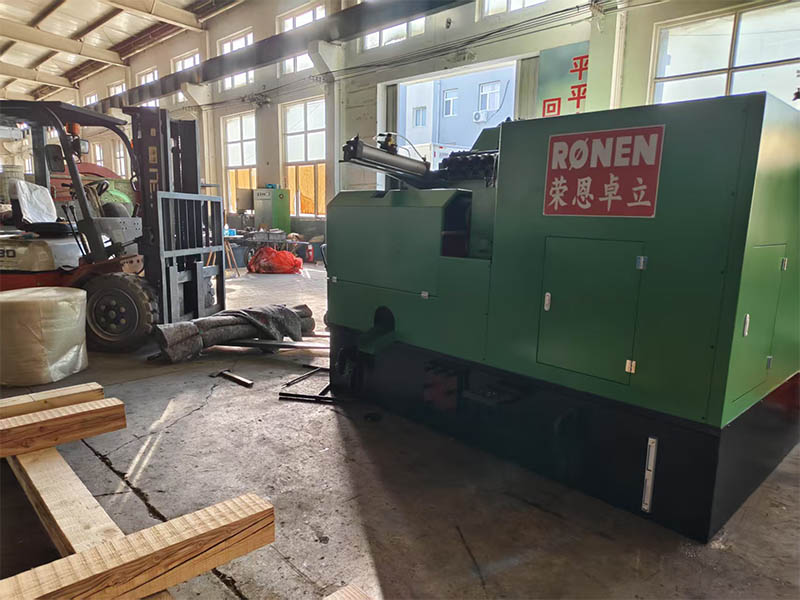

फ्लॅंज नट फॉर्मिंग मशीन एक कोल्ड एक्सट्रूझन मशीन आहे जे विशेषतः फ्लेंज नट्स तयार करण्यासाठी डिझाइन केलेले आहे. हे स्टीलच्या वायरचा वापर करते, त्यास रिक्ततेमध्ये कापते आणि नंतर शेंगदाणेवर थंड तयार करण्यासाठी साचा आणि पंचांच्या मालिकेचा वापर करते. ही प्रक्रिया नटच्या तळाशी एकात्मिक फ्लॅंज-सारखी गॅस्केट तयार करते आणि आपोआप सामग्रीला गरम न करता सेंटर होल बाहेर पंच करते.

फ्लॅंज नट फॉर्मिंग मशीन कॉइलपासून सुरू होते. अनावश्यक मशीन कोणत्याही वाकणे दूर करण्यासाठी वायरला सरळ यंत्रणेत फीड करते. मग, सुस्पष्टता कटिंग मशीन सरळ वायरला विशिष्ट लांबीच्या रिक्त स्थानांमध्ये कापते. रिक्ततेचे प्रमाण महत्त्वपूर्ण आहे कारण त्यात नटचे षटकोनी शरीर आणि विस्तीर्ण फ्लेंज भाग तयार करण्यासाठी पुरेसे धातू असणे आवश्यक आहे.

मशीनच्या ऑपरेशनमधील एक महत्त्वाचा टप्पा म्हणजे फ्लॅंजचे स्वरूप. पंच हेक्सागोनल विभागापेक्षा विस्तीर्ण असलेल्या मूस पोकळीमध्ये रिक्त दाबतो. यामुळे धातूच्या बाहेरील बाजूस रेडियल हलविण्यास कारणीभूत ठरते, कोळशाच्या तळाशी सपाट परिपत्रक बेअरिंग पृष्ठभाग तयार करते. फ्लॅंजचा व्यास आणि जाडी मोल्ड डिझाइनद्वारे नियंत्रित केली जाते.

उत्पादन मापदंड

उत्पादन वैशिष्ट्ये

फ्लॅंज नट फॉर्मिंग मशीनचे वैशिष्ट्य म्हणजे त्याचे कल्पक मोल्ड डिझाइन. मोल्डने फ्लॅंज एजशी संबंधित खास डिझाइन केलेले खोबणी डिझाइन केले आहेत, जे एक्सट्रूझन प्रक्रियेदरम्यान फ्लॅंज एजच्या जाडी आणि व्यासाचे अचूक नियंत्रण सक्षम करते. मशीनची एक्सट्रूझन फोर्स समायोजित केली जाऊ शकते, आहार स्थिर आहे आणि वायरच्या कटिंग लांबीमधील त्रुटी कमी आहे.
