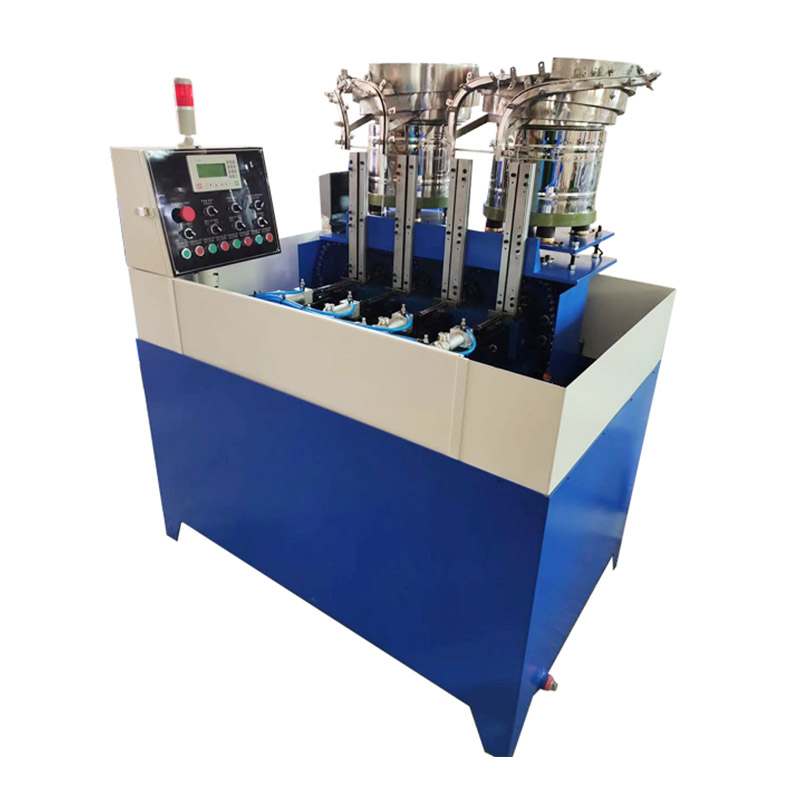

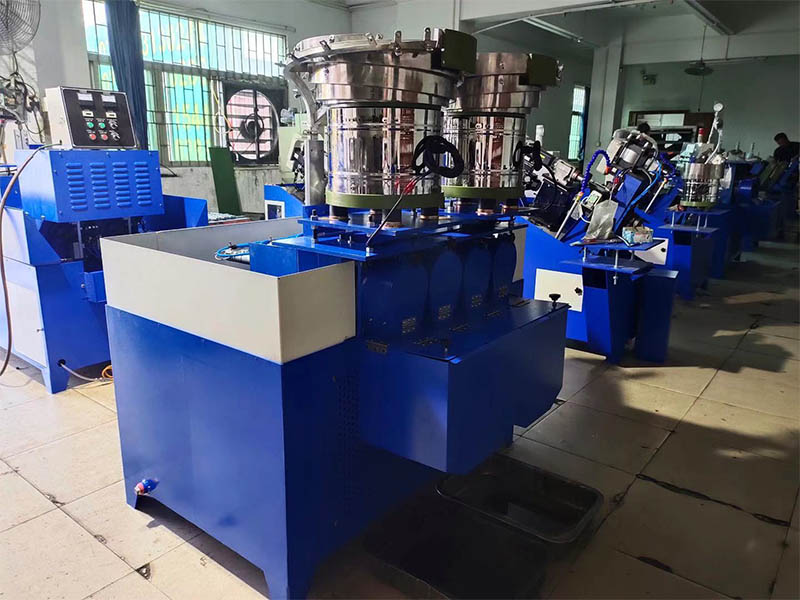

चार स्पिंडल नट टॅपिंग मशीन

फोर स्पिंडल नट टॅपिंग मशीन चालू असताना, कच्चा माल प्रथम फीडिंग ट्रेमध्ये ठेवला जातो. ते स्वयंचलितपणे चार वर्कस्टेशन्समध्ये क्रमवारी लावले जातील आणि टॅपिंग प्रक्रिया पूर्ण झाल्यानंतर, तयार उत्पादने आपोआप डिस्चार्ज होतील.

उत्पादन तपशील

नट टॅपिंग मशीन हे एक समर्पित मशीनिंग केंद्र आहे जे विशेषत: नट किंवा इतर समान-आकाराच्या वर्कपीसवर अंतर्गत धाग्यांच्या (म्हणजे टॅपिंग) मोठ्या प्रमाणात उत्पादनासाठी डिझाइन केलेले आहे. एकाच युनिव्हर्सल स्पिंडल हेडमध्ये चार स्वतंत्र टॅपिंग स्पिंडलचे एकत्रीकरण हे त्याचे उल्लेखनीय वैशिष्ट्य आहे. मशीन एकाच प्रक्रिया चक्रात एकाच वेळी चार स्वतंत्र वर्कपीसवर टॅपिंग ऑपरेशन करू शकते.

फोर स्पिंडल नट टॅपिंग मशीनच्या कामकाजाच्या प्रक्रियेसाठी विशेषत: इंडेक्सिंग टेबलवरील समर्पित फिक्स्चरमध्ये चार कच्चा माल घालण्यासाठी ऑपरेटर किंवा स्वयंचलित फीडरची आवश्यकता असते. त्यानंतर, इंडेक्सिंग टेबल कच्चा माल स्पिंडलच्या खाली ठेवतो आणि स्पिंडल एकाच वेळी धागे कापण्यासाठी गुंततो, ज्यामुळे सिंगल-स्पिंडल मशीनच्या तुलनेत आउटपुट चार पटीने वाढते.

फोर स्पिंडल नट टॅपिंग मशीनची यांत्रिक रचना एका कडक फ्रेमभोवती तयार केली जाते, जी मध्यवर्ती इंडेक्सिंग यंत्रणेला समर्थन देते. ही यंत्रणा सामान्यत: फिरते डायल किंवा कॅम-चालित वर्कटेबल असते जी चार वर्कपीस फिक्स्चर निश्चित करण्यासाठी वापरली जाते. सिंक्रोनस रोटेशनल स्पीड सुनिश्चित करण्यासाठी गिअरबॉक्सद्वारे मध्यवर्ती मोटरद्वारे किंवा अधिक लवचिक नियंत्रणासाठी स्वतंत्र सर्वो मोटर्सद्वारे चार मुख्य अक्ष चालविल्या जातात.

उत्पादन वैशिष्ट्ये

फोर स्पिंडल नट टॅपिंग मशीनचे वैशिष्ट्य म्हणजे त्याचे उत्कृष्ट स्पिंडल सिंक्रोनाइझेशन आणि स्थिर टॅपिंग कार्यप्रदर्शन. चार स्पिंडल एकाच मोटरद्वारे चालविले जातात (किंवा स्वतंत्र मोटर्सद्वारे परंतु पॅरामीटर्स एकमेकांशी जोडलेले असतात) आणि फिरण्याच्या गतीमध्ये कोणतेही विचलन होणार नाही. प्रत्येक स्पिंडलमध्ये ओव्हरलोड संरक्षण असते. उदाहरणार्थ, जर त्याला कठीण सामग्री आली आणि टॅप करता येत नसेल, तर स्पिंडल टॅप न तोडता आपोआप थांबेल. चार स्पिंडलचे नळ स्वतंत्रपणे बदलले जाऊ शकतात.

उत्पादन मापदंड
