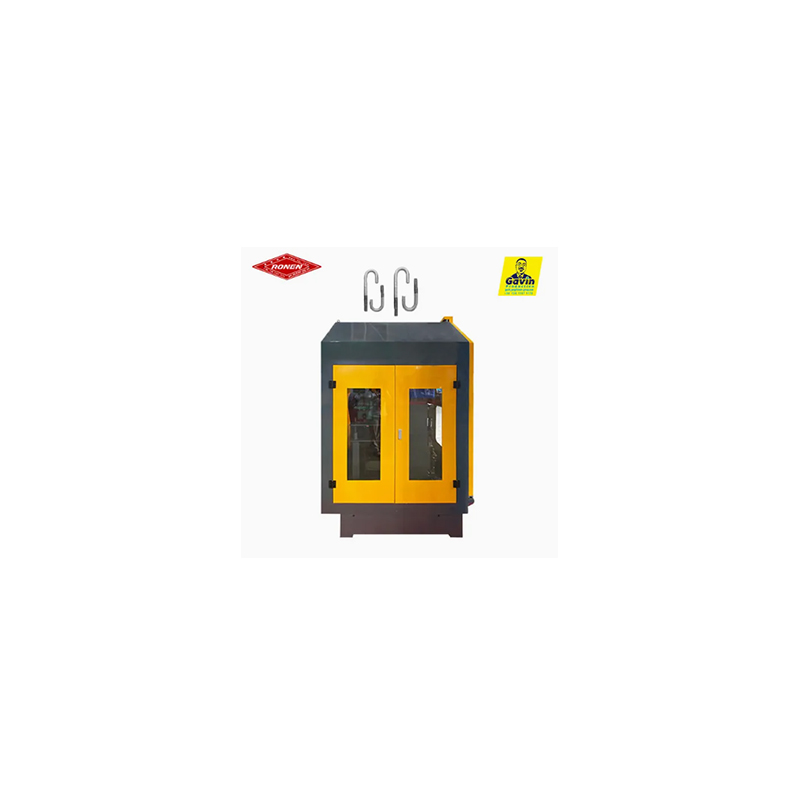

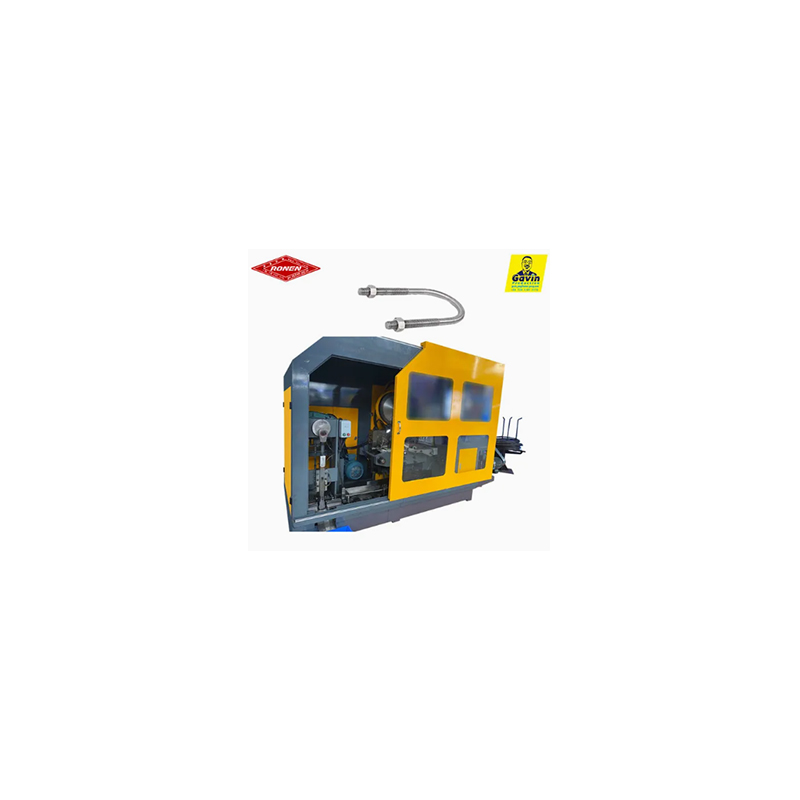

रोनेने यू बोल्ट बेंडिंग मशीन, जे बर्‍याच उत्पादकांनी अनुकूल केले आहे, मेटल रॉड्स यू-आकाराच्या बोल्टमध्ये वाकवू शकतात. यू-आकाराची रचना सुसंगत राहील हे सुनिश्चित करण्यासाठी हे निश्चित साचा वापरते. फक्त फिक्स्चरमध्ये रॉड घाला, वाकणे रुंदी सेट करा आणि मशीन काही सेकंदात रॉडला इच्छित स्वरूपात आकार देईल.
यू बोल्ट बेंडिंग मशीन सरळ मेटल रॉड्स यू-आकाराच्या बोल्टमध्ये वाकवते. फिक्सेशनसाठी मशीनच्या फिक्स्चरमध्ये कट मेटल रॉड्स ठेवा. मशीन नंतर प्रीसेट कोनात आणि वक्रतेवर धातूच्या रॉड्सला 'यू' आकारात फोल्ड करेल आणि त्यानंतर थ्रेडवर प्रक्रिया करेल.
यू बोल्ट बेंडिंग मशीनचा वापर सरळ गोल बार किंवा थ्रेड केलेल्या रॉड्सला यू आकारात वाकण्यासाठी केला जातो. हे सामान्यत: हायड्रॉलिक किंवा इलेक्ट्रिक सिस्टमचा वापर करते ज्यामुळे धातूच्या रॉड्स मध्यवर्ती वाकणे मूसभोवती गुंडाळण्यास भाग पाडतात. मग, दोन तयार करणारे मोल्ड्स रॉडच्या टोकांना खाली दिशेने ढकलतात, ज्यामुळे यू-आकाराच्या बोल्टसाठी सममितीय पाय तयार होतात. ही प्रक्रिया पाईप्स, ट्यूबिंग किंवा इतर दंडगोलाकार ऑब्जेक्ट्स क्लॅम्पिंग आणि फिक्सिंगसाठी योग्य यू-आकाराचे प्रोफाइल तयार करते.
यू बोल्ट बेंडिंग मशीन प्रथम सरळ गोल बार प्रक्रिया करते. या बार गुळगुळीत किंवा प्री-थ्रेडेड असू शकतात. मशीनमध्ये बार स्टॉक घाला आणि वाकणे स्थितीची सुसंगतता सुनिश्चित करण्यासाठी स्टॉप ब्लॉकच्या विरूद्ध ठेवा. काही स्वयंचलित मॉडेल्स वाकण्यासाठी नवीन बार स्टॉकमध्ये अनुक्रमे आहार देण्यासाठी फीडिंग यंत्रणेसह सुसज्ज असू शकतात, ज्यामुळे मॅन्युअल ऑपरेशन्स कमी होतात.
मशीन तयार यू-आकाराचे बोल्ट तयार करू शकते, जे नेहमी वापरासाठी तयार असतात. यू-आकाराचे बोल्ट सामान्यतः ऑटोमोटिव्ह एक्झॉस्ट सिस्टम, पाईप समर्थन आणि स्ट्रक्चरल फ्रेमवर्कमध्ये वापरले जातात. हे मशीन मोठ्या प्रमाणात प्री-मेड आकारांचा साठा न करता आवश्यकतेनुसार विविध आकारांचे यू-आकाराचे बोल्ट सानुकूलित करू शकते.
| मॉडेल | कमाल. थ्रेड व्यास (मिमी) | कमाल. थ्रेड लांबी | हालचाल करणारे स्थिर लांबी (मिमी) (एल*टीएच*डब्ल्यू) | मोटर (केडब्ल्यू) |
क्षमता (पीसीएस/मिनिट) | खंड (एल*डब्ल्यू*एच) (एम) | वजन (किलो) | |
| एम 8-120 | 8 | 120 | 170*30*120 | 150*30*120 |
5.5 | 80-90 | 2.2*1.36*1.5 | 2500 |
| एम 10-180 | 10 | 180 | 170*30*180 | 150*30*180 | 7.5 | 70-80 | 2.5*1.48*1.8 | 3000 |
| एम 12-200 | 12 | 200 | 210*40*200 | 190*40*200 | 11 | 50-60 | 3*1.8*2 | 3700 |
| एम 14-एम 220 | 14 | 220 | 210*40*220 | 190*40*220 | 11 | 50-60 | 3*1.65*2.2 | 4300 |
| एम 16-250 | 16 | 250 | 210*40*250 | 190*40*250 | 15 | 40-50 | 3.2*2.1*2.3 | 5210 |
यू बोल्ट बेंडिंग मशीनचे वैशिष्ट्य असे आहे की फिक्स्चर बळकट आहे आणि वाकणे शक्ती पुरेसे आहे. फिक्स्चर घट्टपणे धातूच्या रॉडला त्या ठिकाणी धरून ठेवू शकते, वाकणे दरम्यान घसरण्यापासून प्रतिबंधित करते आणि दोन्ही टोकांवर वाकणे लांबी सुसंगत आहे हे सुनिश्चित करते. मशीन मर्यादा उपकरणांनी सुसज्ज आहे, जे वाकणेच्या कोनात अचूकपणे नियंत्रित करू शकते.
